O que mudou na Nova NR-13 (2014) com relação às Tubulações:

Foi incluído no escopo da norma, as tubulações ou sistemas de tubulação interligados a caldeiras ou vasos de pressão, que contenham fluidos de classe A ou B no escopo da norma;

Fluidos das Classes A são:

• Fluido inflamável, combustível com temperatura igual ou superior a 200 °C.
• Tóxico com limite de tolerância menor ou igual a 20 ppm;
• Hidrogênio;
• Acetileno.

Fluidos das Classes B são:

• Combustível com temperatura menor que 200 °C;
• Tóxico com limite de tolerância maior que 20 ppm.

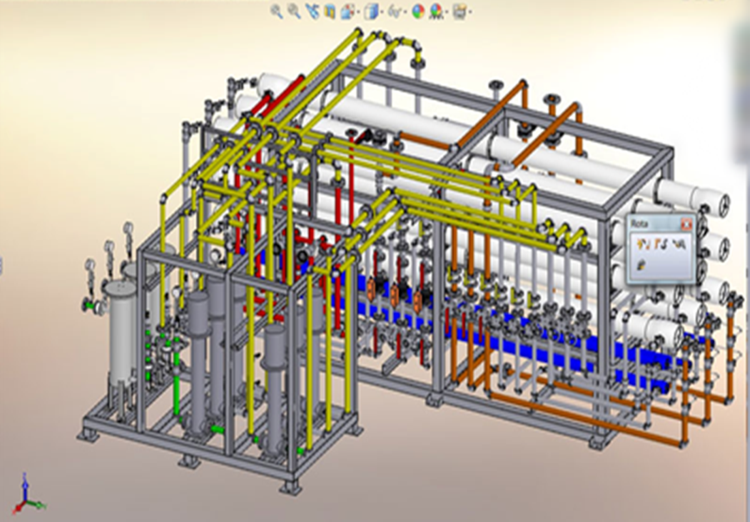

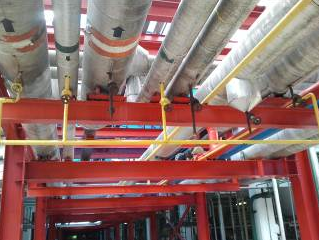

Tubulações e Sistemas de Tubulações

As Empresas que possuem Tubulações Enquadradas neste na Nova NR-13, deve ter um programa e um plano de inspeção, que considere no mínimo as variáveis, condições e premissas descritas abaixo:

a) os fluidos transportados;
b) a pressão de trabalho;
c) a temperatura de trabalho;
d) os mecanismos de danos previsíveis;
e) as consequências para os trabalhadores, instalações e meio ambiente trazidas por possíveis falhas das tubulações.




As Tubulações ou Sistemas de Tubulação devem possuir:

• Proteção contra a sobre pressão, conforme critérios do código de projeto utilizado.
• Indicador de pressão de operação, conforme definido no projeto de processo e instrumentação.
• Documentação devidamente atualizada contendo:

a) especificações aplicáveis às tubulações ou sistemas objeto desta NR, necessárias ao planejamento e execução da sua inspeção;
b) fluxograma de engenharia com a identificação da linha e seus acessórios;
c) PAR (Projeto de Alteração ou Reparo) em conformidade com os requisitos da norma;
d) relatórios de inspeção em conformidade com os requisitos da norma;

Os documentos referidos listados anteriormente quando inexistentes ou extraviados, devem ser reconstituídos.

Inspeção Periódica de Tubulações

As tubulações devem ser submetidas a inspeções periódicas.

Os intervalos de inspeção das tubulações devem atender aos prazos máximos da inspeção interna do vaso ou caldeira mais crítica a elas interligadas, podendo ser ampliados pelo programa de inspeção elaborado por PH (Profissional Habilitado), fundamentado tecnicamente com base em mecanismo de danos e na criticidade do sistema, contendo os intervalos entre estas e os exames que as compõe, desde que essa ampliação não ultrapasse o intervalo máximo de 100% sobre o prazo da inspeção interna, limitada a 10 anos.

Os intervalos de inspeção periódica da tubulação não poderão exceder os prazos estabelecidos em seu programa de inspeção.

Programa de Inspeções

O programa de inspeção poderá ser elaborado por tubulação, linha ou por sistema, a critério de PH (Profissional Habilitado e, no caso de programação por sistema, o intervalo a ser adotado deve ser correspondente ao da sua linha mais crítica).

As inspeções periódicas das tubulações devem ser constituídas de exames e análises definidas por PH, que permitam uma avaliação da sua integridade física de acordo com normas e códigos aplicáveis.
